TUGAS PENDAHULUAN MODUL 3
DAFTAR ISI
Modul 3 percobaan 1 no 6
Tambahkan resistor sebelum LED sebesar 1k ohm
2. Gambar Rangkaian Simulasi [Kembali]

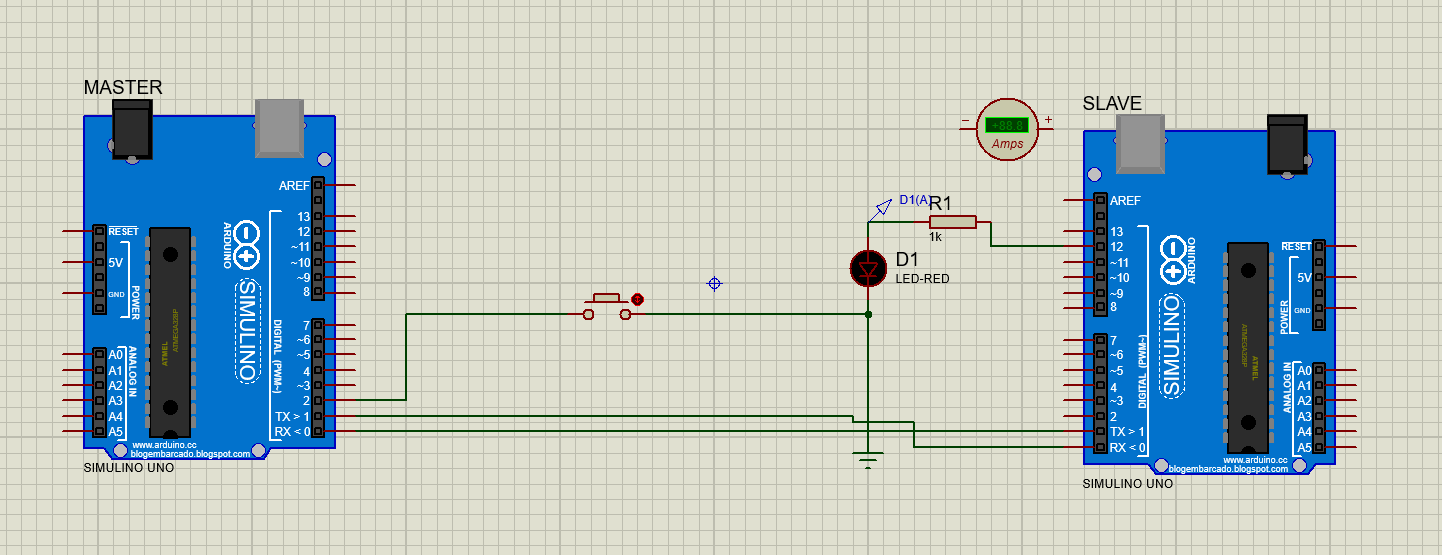

Gambar 1.rangkaian simulasi
3. Flowchart [Kembali]
Gambar 2.flow chart kondisi
4. Listing Program [Kembali]
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
//SLAVE
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH); //LED menyala
}
else
{
digitalWrite(led, LOW); //LED mati
}
}
}
5. Video Simulasi [Kembali]
Download Rangkaian Simulasi disini
Download Video simulasi disini
Download HTML disini
Download proram arduino slave disini
Download Program Arduino master disini
